在JTS153-2015《水运工程结构耐久性设计标准》中，氯化物吸收量降低效果是衡量混凝土硅烷浸渍后的抗氯离子侵蚀能力。在JTS239-2015《水运工程混凝土结构实体检测技术规程》、JTJ275-2000《海港工程混凝土结构防腐蚀技术规范》、CCES 01-2004 《混凝土结构耐久性设计与施工指南》中都有明确的规定。

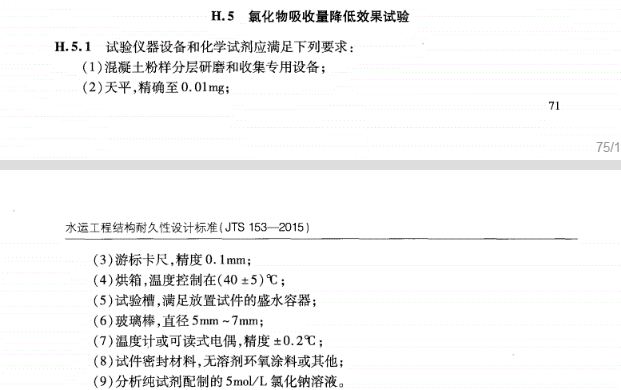

那么，做混凝土硅烷浸渍氯化物吸收量降低效果试验，所用仪器设备和化学试剂如下图所示：

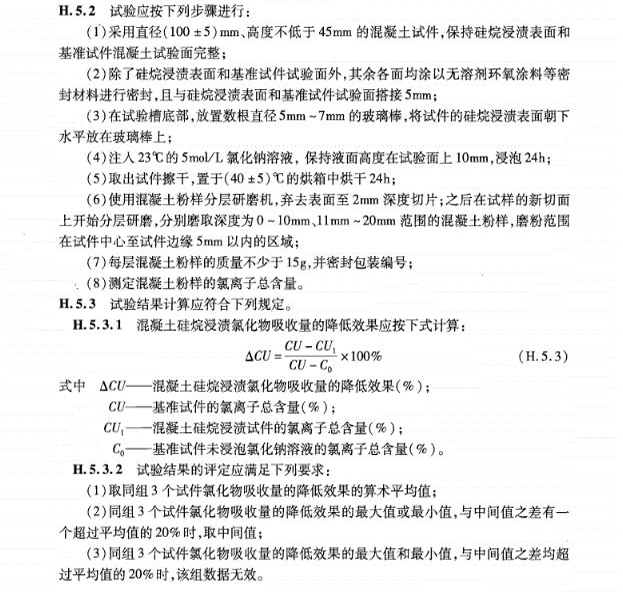

其试验步骤如下图：
对于此试验方法，作为混凝土粉样分层研磨机生产厂家，润扬仪器技术人员为方便使用单位操作顺利完成试验任务，特对制粉步骤做以下详细解读：
1、试样样品：直径100±5mm，长度（高度）大于45mm的混凝土圆柱试件，需保持硅烷浸渍表面和圆柱面完整；

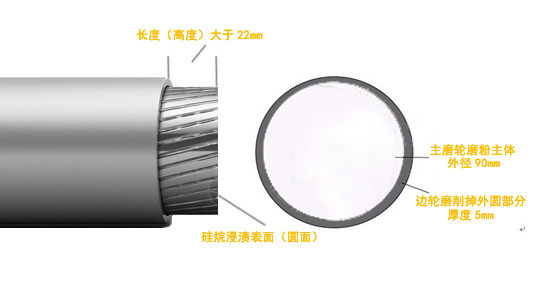

2、将10mm或15mm或20mm边磨轮（涂金色）凹槽朝外用M22螺母（黑色）紧固于电机主轴上，调整手动摇柄1和手动摇柄2，磨削掉从浸渍表面（圆面）起长度（高度）大于22mm，外圆厚度5mm的试件，示意图如下：

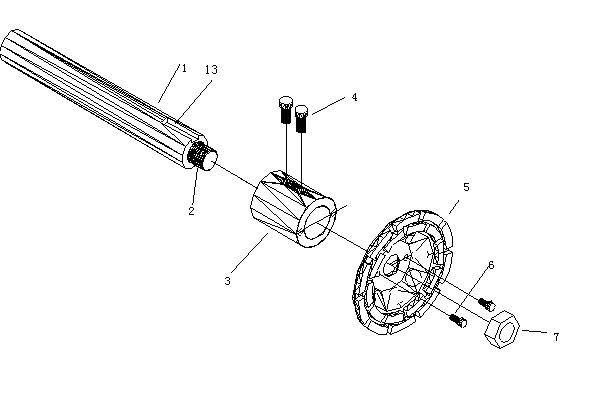

3、拆下边磨轮（金色），将主磨轮（蓝色）按下图所示紧固于电机主轴上；
4、调整手动摇柄1和手动摇柄2将硅烷浸渍表面（圆面）磨削掉2mm深度（厚度），清扫掉“粉末收集”盒中粉末（为便于清理防止粉末交叉，可在盒中放置塑料盘或约A4大小纸张），分别磨取深度（厚度）0-10（mm）、10-20（mm）混凝土粉样，并收集密封编号，每一层混凝土磨粉质量不少于15克。
