RY-SPF09棒状薄层色谱仪

RY-SPF09棒状薄层色谱仪

产品简介:

RY-SPF09 棒状薄层色谱仪是采用棒状薄层分离技术与氢火焰离子化检测(TLC/FID)手段组合而成的专用分析仪器,可检测几乎所有的有机化合物,特别适用于重油类分析,示踪有机合成反应过程。RY-SPF09 是在吸收国内外薄层色谱基础上经过多年的不断完善和发展新近推出的一款可替代进口的棒状薄层色谱仪,可在开放的气氛下检测用气相色谱和液相色谱方法很难检测的样品,并可以非常简单的对于点在色谱棒上的样品进行定量分析。对原油、重油、渣 油、蜡油、油浆、润滑油、基础油等中的饱和烃、芳烃、胶质、沥青质实现快速分析。

产品咨询:

手机:13356323915
固话:0632-5101163

产品详情

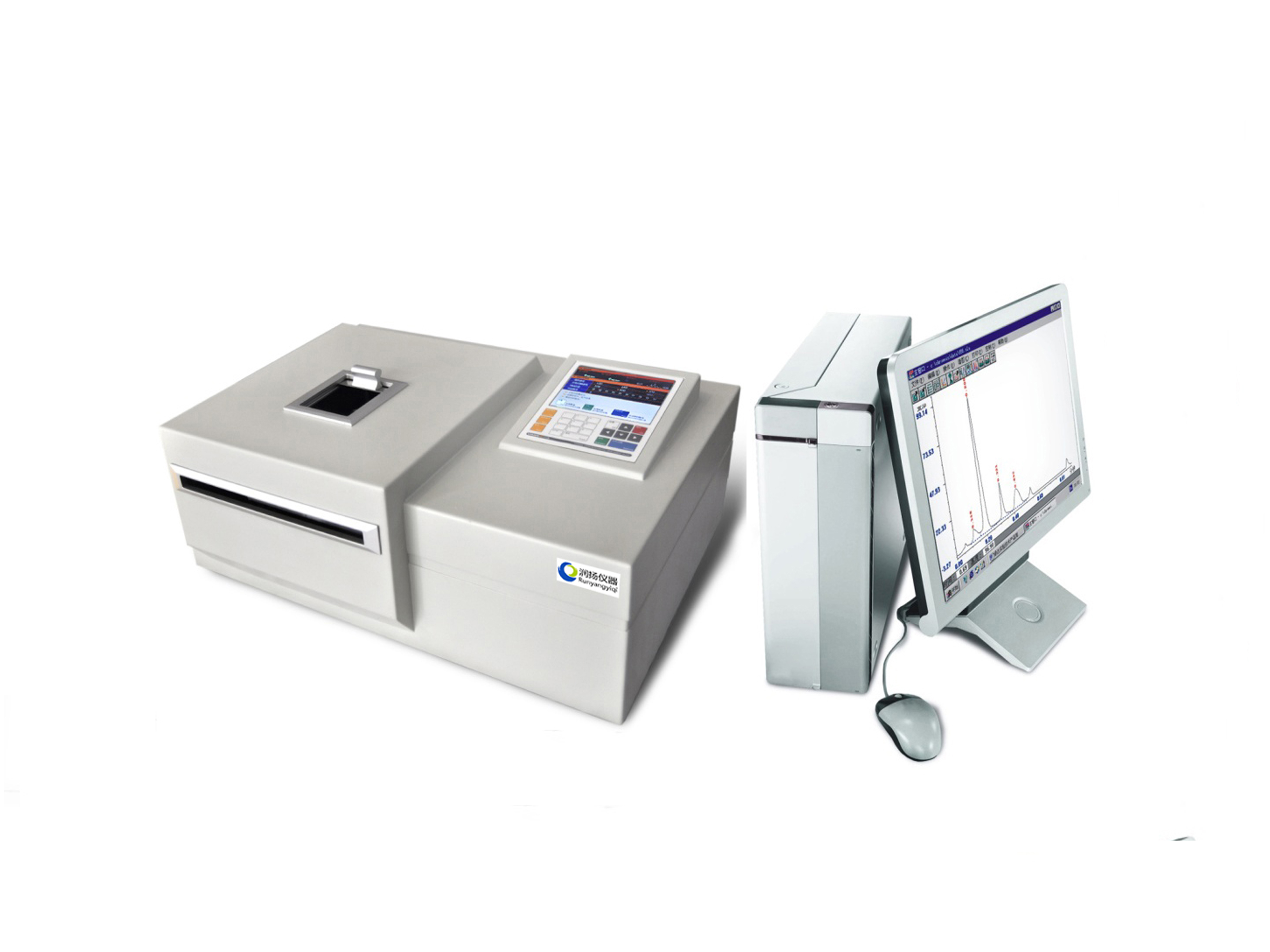

RY-SPF09棒状薄层色谱仪

RY-SPF09 棒状薄层色谱仪是采用棒状薄层分离技术与氢火焰离子化检测(TLC/FID)手段组合而成的专用分析仪器,可检测几乎所有的有机化合物,特别适用于重油类分析,示踪有机合成反应过程。RY-SPF09 是在吸收国内外薄层色谱基础上经过多年的不断完善和发展新近推出的一款可替代进口的棒状薄层色谱仪,可在开放的气氛下检测用气相色谱和液相色谱方法很难检测的样品,并可以非常简单的对于点在色谱棒上的样品进行定量分析。对原油、重油、渣 油、蜡油、油浆、润滑油、基础油等中的饱和烃、芳烃、胶质、沥青质实现快速分析。

RY-SPF09 棒状薄层色谱仪采用了新型的电子传感流量控制技术和激光精密加工工艺,无论是实验分析方法还是整体仪器质量都非常可靠,从而保证了实验分析数据的准确性和可操作性,尤其对重质油品及大分子族组成定量分析是行之有效的手段。普遍用于石油化工、石油地质、煤炭化学、精细化工、中西医药、卫生疾控及环境化学等方面,具有操作简单、分析速度快、分析周期短、环保等特点。仪器采用 LED 大屏显示,内容丰富;中文触键操作,得心应手;全自动智能软件运行控制,自动控制再现性好,机械性能稳定可靠。

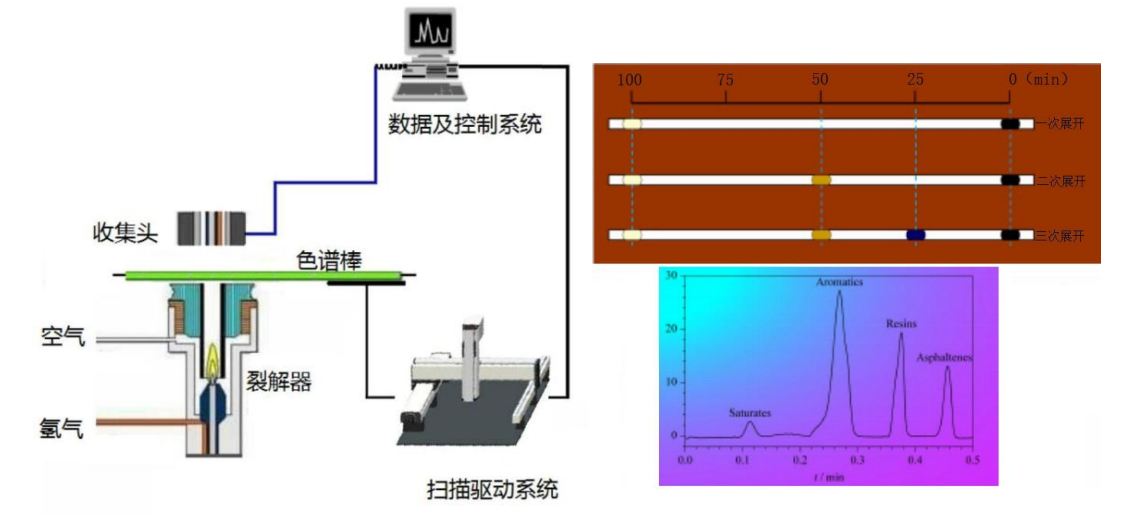

仪器工作原理

将原油、重油、渣油、蜡油、油浆、润滑油、色谱固定液、油脂、中药等样品,用稀释剂稀释后点到涂有硅胶氧化铝吸附的薄层棒上,挥发溶剂后放入色谱展开槽内,在一定的温度和湿度下进行样品展开分离;分离后的薄层棒样品进入到氢火焰离子检测器中,按一定速度进行扫描检测;得到离子流信号由计算机分析软件采集处理,从而得到分析结果。

RY-SPF09棒状薄层色谱仪

仪器分析应用范围

该仪器可广泛应用于原油、重油、渣油、蜡油、油浆、燃料油、润滑油、基础油、色谱固定液、油脂、中药的分析检测。可快速分析样品中的饱和烃、芳烃、胶质、沥青质。分析周期快速只需 2 小时,比传统溶 EC 法节省 96%分析时间(EC 法分析一个样品需要 48 小时)。

对几乎所有有机化合物尤其是气相色谱不易分离、液相色谱难以定量的有机化合物及药物中大分子化合物、跟踪有机合成反应过程。可在开放的条件下检测气相色谱和液相色谱方法很难检测的复杂样品,并可以非常简单的对所分析的样品进行定量。

主要应用以下研究中:脂类、磷脂类、蜡、脂肪酸、合成脂和合成油、润滑脂、润滑油类、表面活性剂、各类工业脂类、原油、沥青、渣油和各类烃类物质、聚合物,食用油,医药试剂。

仪器应用标准

● 该仪器完全适用于中国石油天然气行业标准认证的 SY/T5119-2016 《岩石可溶有机物和原油族组分棒薄层火焰离子化分析方法》

● 适用于国家认证的石油化工行业标准 SH/T0753-2005 《润滑油基础油化学族组成测定法》

● 该仪器完全适用于国标认证的 SN/T3118-2012 《燃料油中沥青质的测定棒状薄层色谱法》

在原油组分分析中与传统柱层析法比较优势

1. 二者数据有可比性;

2. 由于 FLC/FID 法自动化程度高,检测手段的智能化,准确度,精确度大大高于柱层析法;

3. 柱层析只能分析 0.1g 以上样品,TLC/FID 法正常分析样品 0.1~1.0ug 之间,检查出量仅为 1×10-6,在满足常量分析的同时,更可用于微量分析;

4. 柱层析法在分析饱和烃、芳烃、胶质、沥青质等组成时(其中沥青质用叠加法)要消耗大量的有机溶剂,分析周期长,分析结果的精度不高,而 TLC/FID 法有机溶剂消耗量仅占柱层析法的 1‰,分析时间短,分析时间小于 60 分钟(一次可做 10个样),并且精度可以达到 ppm 级;

5. 两种方法通过比较 TLC/FID 提高分析效率 30 多倍,拓宽了分析方法的前处理和后处理的适应范围,同时采用全密闭流程,使操作人员不需要接触有毒有害溶剂,不仅节省大量试剂,并保护了实验人员的健康和安全。使用成本只有传统 EC 法的 1%,大大降低使用成本;

主要技术指标

FID 稳定时间:<5min,检出限<1×10-11g/s;

极化电压:DC 265V;自动零点调节;

扫描速度:5-50 秒/根色谱棒任意选择;

点样量:0.5ug~20ug;

色谱棒架:可一次安装 10 根色谱棒;具备 0-130mm 精密刻度指示,自动弹出棒架功能;

检测速度:可选 5,10,15,20,30,35,50 秒;亦可 5-50 秒/根色谱棒任意选择(增量 1 秒);

活化速度:可选择 120mm/min、160 mm/min,300mm/min 三个固定档位。

检测重复性:小于 2%;

检测范围:一般 0.1%-100%;

信号输出:0~1000mv;

谱图和数据处理:在线采集,实时存储并可直接进行谱图处理和报告输出;

点火装置:全自动点火;

电压:220 V/AC

频率:50/60Hz ±5%;

功率:120 W;

燃气和助燃气:高纯氢气,纯净空气(由随机附带氢气、空气发生器供给);

流量要求:氢气 0~500ml/min,空气 0~3000ml/min;此范围内可任意设置;

薄层色谱棒:针对不同实验要求,可兼容使用 (直径 0.9mm;长度 153mm;涂层长度 130mm)的薄层棒以及(直径 1mm;长度

163mm;涂层长度 140mm)两种规格的薄层棒,吸附剂为硅胶/氧化铝。

展开工作台:具备恒温恒湿、烘干、浓缩、展开功能,配备照明和荧光光源;可转向荧光照射灯更便于色谱棒分离高度和展开剂的观察;可根据检测要求不同放置三只或四只展开缸;

分析软件工作站:采用专业薄层色谱软件包,智能控制,一个样品检测数据处理完毕后,自动启动下一个样品的检测,并实时采集检测结果;同时绘制色谱图谱且通过各峰面积计算样品各组分的相对含量;

软件方式:色谱分析工作站、内置色谱工作站(任选),三种通信协议 TCP/IP、RS232、modbus;
