色谱分析方法是一种为气体或液体混合物各组分的定性定量分离方法。根据所用方法特征,主要有气相色谱法、液相色谱法、离子交换色谱法、薄层色谱法等。今天,润扬仪器以公司的RY-CF19棒状薄层色谱仪简要介绍棒状色谱工作原理和分析条件的配套性,供相关人员参考。
1. 棒状薄层色谱原理
1.1 仪器构成原理

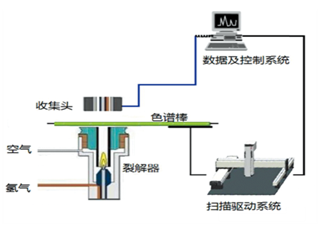

棒状薄层色谱仪的基本构成原理,是将以往的板薄层变成棒薄层,即将担体按一定厚度涂在圆柱体表面上,形成薄层棒作为组份分离工具,与气相色谱常用的氢火焰离子化检测(见下图)技术相组合。
1.2 分析原理
将常温下不挥发,在火焰中燃烧可溶性的有机样品,用溶剂稀释后点到涂有硅胶氧化铝吸附的薄层棒上,除去溶剂后放入相应的展开槽中,在一定的饱和蒸气压的环境条件下进行展开分离。经过样品展开后的薄层棒按顺序进入到氢火焰检测器中,选择一定的扫描速度,进行燃烧离化后得到对应的组份离子流图(色谱图)。
2. 仪器结构和分析条件配套
2.1 棒扫描部分
棒扫描部分主要是以机械部分和驱动源部分组成。其原理是将展开的棒架水平置入棒架托盘中,托盘由电机驱动,按设定速度在水平轨道上前后移动;氢焰离子化检测器是由电机选定棒位置后,托盘和检测器统一由控制源进行XY形式驱动控制。
2.2 FID检测器的结构
润扬RY-CF19型棒状薄层色谱仪采用氢火焰离子化检测器,由极化极、喷嘴、收集极、底座、自动点火装置以及高压电源所组成的开放式检测器。
2.3 气路系统
本仪器所用的氢焰离子化检测器,用高纯氢为燃烧气,空气为助燃气。并根据分析环境要求设置了自动熄火;以防突然断电造成薄层棒的损坏。
2.4 分析控制操作平台
由计算机系统操作平台完成人机对话,设定分析条件和输入数据处理系统等相关参数。进行谱图处理、建立分析数据库、报告形成和输出打印。
2.5 薄层棒
润扬RY-CF19型所采用的薄层棒直径1mm,吸附剂涂层厚度0.05mm,棒长度为153mm涂层长度130mm吸附剂为硅胶/氧化铝。
2.6 样品展开操作台
该操作台的目的是将样品稀释、浓缩、点样、展开、试剂烘干等集合为一体的综合设备。
