疫情的全球性暴发让我们认识了口罩的重要性。很多人是通过口罩解析7-15天后环氧乙烷残留含量检测知道“顶空进样气相色谱”这一名称的。可能顶空进样气相色谱这一方法应用较多之一也是口罩检测灭菌剂环氧乙烷(EO)残留量(GB/T 14233.1-2008气相色谱法)和检测酒驾人员血液中的酒精含量(使用公安部的法定标准GA/T842-2009 进行检测)。

其实顶空进样气相色谱现在是应用非常广泛的一种分析方法,如果你用“顶空进样”这一关键词检索“知网”就会有两千多篇文章;在仪器信息网上的仪器展播中有关顶空进样的仪器有50多种,有一张从1990年到2001年发表的有关顶空气相色谱文章的增长趋势图,12年里发表文章的总数达到4000篇,可见这一方法的应用有多么广阔。

1 顶空进样气相色谱的起源

这里我简要地讲述一些顶空进样气相色谱的故事。

其实顶空进样气相色谱由来已久,先給大家讲一个故事:在 1958–1959 冬季 Leslie S. Ettre (国际知名色谱学家,匈牙利人,当时在Perkin-Elmer 公司作应用研究工程师),有一个马铃薯片公司的化学家要求他给这个公司设计一个用 GC 分析马铃薯片在贮存过程中变质后产生特有怪味的方法,用以检测马铃薯片变质的程度。几天后 Ettre 收到马铃薯片公司给他发来的一个大箱子样品,箱子里面有 144 个马铃薯片的袋子,这是他们可以运输的蕞少数量了,Ettre 把一些马铃薯片袋存放在室温下,另外一些马铃薯片袋存放在热的屋子里。几天以后 Ettre 打开常温和高温屋子存放的马铃薯片袋子,发现它们有很不同的气味。但是问题是如何把袋子里的气体注入到色谱仪里,当时气体进样常规的方法是使用气体进样阀,但是进样阀需要有正压才行。Ettre 就使用了一个医用注射器(0.5–1 mL),当时还没有微量注射器,用注射器针刺穿马铃薯片袋子吸取其中的0.5–1 mL 气体,注射到气相色谱仪中。的确,不同的马铃薯片袋子中的气体得到的色谱是不一样的。自然这一方法就是顶空气相色谱的方法了。据 Ettre 称 GC 中顶空进样的第一篇论文是在 1960 年一月份的 Food Technology 上由 Stahl 等人发表的,( W.H. Stahl, W.A. Voelker, and J.H. Sullivan, Food Technol. 1960,14 :14–16 ),文章的标题是“罐头顶空气体(主要是氧气)的测定”。

首篇有关顶空进样的应用文章是在 1939年发表的,是 R.N.Harger 等人(印第安纳大学生物化学和药物学系)在一篇美国生物化学家学会的33届年会的报告(J. Biol. Chem.1939, 128:xxxviii–xxxix )中叙述的,他们叫做“气体测量法”(aerometric method),用来快速测定水和体液中的乙醇。这一方法,把动态和静态方法结合起来,把液体样品上面的气体通过一个硫酸-高锰酸盐试剂(进行氧化还原测定),用以定量测定乙醇的含量。作者们还用这一方法测定了空气-水体系在 0–40 °C 的温度范围内的分配系数。

把顶空进样和气相色谱结合起来的分析开始于 1958 年的 Amsterdam 国际会议上,是 比利时 Schelle 电站的 Bovijn 等人用这一方法分析高压锅炉水中微量(1-ppb 数据级)的烃类,取一部分平衡下的气相样品到气相色谱仪中,用热导池进行检测。据作者说这一装置在文章发表前在电厂已经运转了一年多。

Stahl 等人发表的标题为“罐头顶空气体(主要是氧气)的测定”文章中,他们是把罐头顶部刺一个孔,用注射器抽取 0.5–1 mL 顶空的气体注入气相色谱仪进行分析。显然 Stahl 的工作推动了 Beckman 公司开发出一种设备用于罐头顶空气体或其他密闭空间气体的测定(“Beckman Headspace Sampler, bulletin number 7012,” Beckman Scientific and Process Instruments Division (Fullerton, California,September 1962).)。

这一装置有一个带有刺孔针的抽取样品气的密闭容器,刺入要分析的罐头罐时可以把顶部气体吸入此密闭容器中,这一装置所用的原理是测定罐中存在的氧气,为了测定这一装置连接到一个极谱测定氧的传感器,并连接到直接读数的显示器上。(值得一提的是这一氧传感器也用于探测水星计划的空间舱中)。此外,气体样品可以通过这一容器侧面的橡胶隔垫用注射器抽出来,用于气相色谱分析。

2 顶空进样气相色谱的基本原理和类型

顶空气相色谱(GC headspace Analysis,GC-HS analysis )是指对液体或固体中的挥发性成分进行气相色谱分析的一种间接测定法,它是在热力学平衡的蒸气相与被分析样品同时存在于一个密闭系统中进行的。例如测定血液中的乙醇,把血样置于一个密闭恒温的样品瓶中,测定恒温后样品瓶蒸气相中的乙醇浓度,通过校准曲线计算血样中的乙醇含量。这一方法从气相色谱仪角度讲,是一种进样系统,即“顶空进样系统”。有不少仪器公司有商品的顶空进样系统。有关顶空气相色谱分析的名称,美国称为:GC headspace Analysis,前苏联的文献称为:Equilibrium Vapour Analysis,德国叫做 Dampfraumanalyse (英文为:Vapour Volume Analysis )。我国一般称为:顶空气相色谱分析,但早期有人称为:“液上气相色谱分析”,这样的名称不全面,因为有不少样品是固体。所以现在统一名称还是用“顶空气相色谱分析”。

有关顶空进样气相色谱原理详细的描述由于篇幅的关系这里就不讲解了,需要了解的读者可以读读早期出版的书,在国内全面介绍顶空进样气相色谱分析的书有 Hachenberg等1977年出版的 Gas chromatographic headspace Analysis(气相色谱顶空分析),翻译本为“液上气相色谱分析”。

顶空进样气相色谱的类型有:

(1) 静态顶空气相色谱:所谓静态顶空气相色谱是在一个密闭恒温体系中,液汽或固汽达到平衡时用气相色谱法分析蒸气相中的被测组分 。

(2) 动态顶空气相色谱:也叫做吹扫-捕集(Purge-Tranp)分析法,这一方法是用惰性气体通入液体样品(或固体表面),把要分析的组分吹扫出来,使之通过一个吸附剂进行富集,然后再把吸附剂加热,使被吸附的组分脱附,用载气带到气相色谱仪中进行分析。

(3) 固相微萃取(SPME)顶空气相色谱:这种方法是在静态顶空瓶顶空蒸汽中装一支固相微萃取头,在一定温度下吸附顶空重的蒸汽分子一定时间,然后把固相微萃取头取出,插入气相色谱仪的进样口中,进行气相色谱分析。

(4) 一滴溶剂顶空进样气相色谱:这种进样方式类似于SPME顶空进样,只是把固相微萃取进样装置换成一支注射器,在注射器针头处悬一滴萃取用溶剂液滴。

3 静态顶空气相色谱的方法

静态顶空蕞简单的方式是在一个恒温系统(空气浴、水浴、甘油浴或金属块加热),样品瓶多为玻璃样品瓶,加可穿刺的密封盖,瓶体积为十至数十毫升, 注射器宜用气体注射器或气密性较好的医用注射器。样品在恒温器中于一定温度下加热一定时间,取蒸汽样注入气相色谱仪进行分析,当然在转移中由于温度降低会出现误差。所以现在多用各种顶空进样器连接在气相色谱仪上,通过保温管线转移到气相色谱仪中。

顶空气相色谱进样必须从密闭的样品瓶的顶空取样到气相色谱仪中,要控制取样的重复性是至关重要的,常使用压力平衡进样。所谓平衡压力进样就是使用惰性气体往恒温的密闭样品瓶中加压,然后让受压的顶空气体在一定的时间里膨胀到色谱柱中。依靠控制压力和时间可以很准确地从样品瓶中吸取一定容积的顶空气体样品。这一方法叫做“平衡压力进样” ,平衡压力进样的过程如图 1所示。(a)恒温样品瓶和进样针是分开的,(b) 通入气体加压,(3)关闭载气,顶空瓶中的气体膨胀到色谱柱中。

口罩环氧乙烷残留检测--顶空气相色谱的前世今生

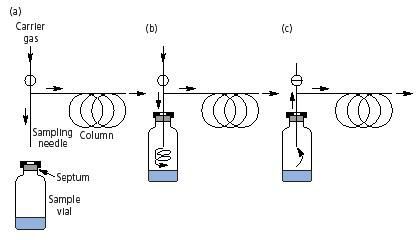

图 1 平衡压力进样的过程

4 静态顶空进样方法的应用

静态顶空的应用极为广泛,遍及各个领域,如食品、医药、环境、农业等,表1列举了近年利用顶空气相色谱进行分析检测的文章,同时也看出大多使用各种顶空进样器完成分析。

自动顶空进样器有很多种,在仪器信息网上展播的就有50多种,那些是使用比较多的呢,表1列举了60篇国内期刊上发表有关顶空进样气相色谱文章。从表中可以看出顶空进样气相色谱用于各种各样的分析中。第60篇是蕞新一期色谱杂志上的文章,他们使用Agilent 7697 自动顶空进样器和Agilent 7000气相色谱-三重四极杆质谱仪分析了化妆品中常见及禁用的36种有机溶剂,使用双柱(极性的VF-1301柱和非极性的DB-5ms柱),利用NIST MS search 2.0作检索工具,研究了36种挥发性有机溶剂的分析方法。

表 1 顶空进样气相色谱论文所使用的顶空进样器

序号      题名                                                                                使用顶空进样器                              文献

1      测定尿中三氯乙酸的自动顶空气相色谱法            Agilent 7694E 自动顶空进样器        李添娣等,职业与健康,2012,28(6):1982-1983

2      顶空-毛细管气相色谱法测定葡萄酒中的甲醇      TurboMatrix 40自动顶空进样器      曾游等,现代食品科技,2013,29(2):405-408

3      顶空-气相色谱法测定水产品中一氧化碳            TurboMatrix HS 40 Trap 顶空自动进样器    王萍亚等,浙江海洋学院学报(自然科学版),2012,31(6):518-520,535

4      顶空- 气相色谱同时测定比卡鲁胺原料药中6 种有机溶剂残留量     HP7694E 顶空进样器     许瑞征等,现代仪器,2004,(3):15-16

5      顶空萃取-气相色谱-质谱法分析芝麻油中的挥发性成分    Agilent 7694E 自动顶空进样器     陈俊卿等,质谱学报,2005,26(1):49-51

6      顶空进样一毛细管气相色谱法侧定啤酒的香味组分      Agilent 7694E 自动顶空进样器       王莉娜等,啤酒科技,2001,(1):9-11

7      顶空进样-气相色谱法测定大气中吡啶的研究       DANI HSS 86.50 顶空进样器            王艳丽等,中国环境监测,2013,29(2):62-64

8      顶空进样器在快速检测食品美拉德反应风味物质中的新应用       TurboMatrix HS 40 Trap 顶空自动进样器     钟罗宝等,现代食品科技,2009,25(9):1091-1095

9      顶空气相色谱-质谱联用法分析粪便中挥发性脂肪酸      瑞士CTC CombiPAL 顶空进样器      江振作等,分析化学,2014,42(3):429-435

10     顶空气相色谱法测定生物柴油中的微量甲醇        Agilent 7694E 自动顶空进样器        李长秀等,石油化工,2012,41(10):1196-1200

11      顶空气相色谱法测定食品包装中残留乙烯       TurboMatrix HS 40 Trap 顶空自动进样器       周相娟等,食品工程,2012,(6):128-129

12      顶空气相色谱法测定药品中残留溶剂的影响因素考察       Agilent 7694E 自动顶空进样器       秦立等,药物分析杂志,2005,25(7):823-826

13      顶空气相色谱法快速检测卫生纸中的细菌含量         Agilent 7694E 自动顶空进样器       田迎新等,造纸科学与技术,2012,31 (2):59-62

14      顶空气相色谱内标法测定血液中乙醇含量       Agilent 7694E 自动顶空进样器      邹黎,检验医学与临床,2011,8(2):2761-2762

15      顶空气相色谱.质谱法测定玩具中的10种挥发性有机物      Agilent 7694E 自动顶空进样器     吕庆等,色谱,2010,28(8):800-804

16      顶空气相色谱一质谱法测定婴幼儿食品中的呋喃      Agilent 7694E 自动顶空进样器      刘平等,色谱,2008,26(1):35-38

17       纺织品中挥发性有机物(VOCs) 的检测-静态顶空气相色谱质谱法    Agilent G1888自动顶空进样器      涂貌贞,中国纤检,2009,(9):66-68

19       基于HS-GC-MS 的棉织物鱼腥味检测      Agilent 7694E 自动顶空进样器      王晓宁等,纺织学报,2011,32(2):68-72

20      利用气相色谱顶空装置测定红磷储存过程中生成的磷化氢      Agilent 7694E 自动顶空进样器      陈海群等,色谱,2004,22(4):442- 444

21       两种轻烃分析方法(“PTV切割反吹”和“顶空”)的对比研究      意大利 FISONS 8500 气相色谱仪, HS800 顶空自动进样装置    肖廷荣等,色谱,2001,19(4):304-308

22      啤酒中挥发性风味物质的分析及风味评价      TurboMatrix 40自动顶空进样器       王志沛等,酿酒科技,2001,21,(4):59-61

23      使用自动顶空进样器测定梨中代森锰锌残留量的电子捕获气相色谱法     HT2000 自动顶空进样器(意大利)    聂春林等,精细化工中间体,2010,40(6):63-66

24      水中12种卤代有机物的自动顶空- 气相色谱测定方法研究      Agilent 7694E 自动顶空进样器      张燕等,中国卫生检验杂志,2010,20(11):2716-2718

25      水中54种挥发性有机物的顶空- 气相色谱法研究      自动顶空进样器, 成都科林公司      高玲等,中国卫生检验杂志,2010,20(7):1645-1648

26      水中三氯甲烷、四氯化碳的QHSS-40 自动进样顶空气相色谱测定法QHSS-40 全自动顶空进样器     罗黎明,职业与健康,2012,28(14): 1722-1723

27      血中乙醇的顶空气相色谱分析      安捷伦1888型自动顶空进样器      刘兆等,中国人民公安大学学报(自然科学版),2008,(4):18-19

28      衍生- 顶空气相色谱法测定化妆品中游离甲醛       Agilent 7694E 自动顶空进样器       环境与职业医学,2012,29(7):459-461

29      液液萃取- 顶空气相色谱法测定饮用水中卤乙酸      Tekmar7000自动顶空进样器      中国卫生检验杂志,2011,21(6):1338-1340

30      乙基纤维素乙氧基含量的顶空气相色谱法测定      HS86-50型自动顶空进样器,意大利DANI公司     付时雨等,华南理工大学学报(自然科学版),2011,39(11):17-21

31      用顶空进样法分析烯烃废碱液中硫化物       TurboMatrix HS 40 Trap 顶空自动进样器      高巍等,齐鲁石油化工,2013 ,41 ( 3 ) :252 - 254

32      蒸气顶空富集装置- 自动顶空气相色谱法在海水中痕量苯系物检测中的应用      顶空自动进样器( 瑞士CTC Analysis AG 公司)      孙秀梅等,山东化工,2014,43(7):73-76

33      柱前衍生化顶空气相色谱法同时检测非布司他原料药中3 种微量有机酸      G1888 型自动顶空进样器     朱圣亮等,中国药房,2012,23(25) :2372-2373

34      自动顶空-毛细管气相色谱法测定水中苯系物      德国MS6多功能自动进样器      刘俩燕,中国卫生检验杂志,2010,20 (8):1918-1920

35      自动顶空-毛细管气相色谱法测定饮用水中11 种挥发性有机物      Agilent G1888 顶空自动进样器     刘兰侠等,上海预防医学,2014,26(1):27-28,48

36      自动顶空-气相色谱法测定地表水中乙醛的方法研究       Agilent 7694E 自动顶空进样器      邢志贤等,河北工业科技,2010,27(3):143-145,173

37      自动顶空- 气相色谱法测定食品包装材料中残留氯乙烯单体      Agilent G1888 顶空自动进样器     戴华等,中国卫生检验杂志,2011,21(1):36-37

38      自动顶空- 气相色谱法测定水质中苯系物的研究      Agilent G1888 顶空自动进样器      刘保献等,现代仪器,201,18(3):30-33

39      自动顶空- 气相色谱法测定水中甲醇的方法优化     Agilent G1888 顶空自动进样器      付翠轻等,中国环境监测,2012,28(4):61-64

40      自动顶空- 气相色谱法测定水中四乙基铅方法研究     DANI HSS 86.50 顶空进样器       王玲玲等,环境科学与技术,2014,37(5):99-101

41      自动顶空-气相色谱法检测食品包装材料中挥发性有机物      TurboMatrix HS 40 Trap 顶空自动进样器     方 益等,食品科技,2013,38(2):291-295

42      自动顶空-气相色谱法同时测定水中7种挥发性卤代烃       TurboMatrix HS 40 Trap 顶空自动进样器      王建蓉等,供水技术,2012,6(4):62-64

43      自动顶空- 气相色谱质谱联用技术测定化工原料中1,2-二氯乙烷       TurboMatrix HS 40 Trap 顶空自动     蔡志斌等,中国卫生检验杂志, 2013,23(3):622-624,627

44      自动顶空GC /MS测定血液中乙醇含量不确定度评定      DANI HSS 86.50 顶空进样器      周枝凤,中国法医学杂志,2010,25(1):43-46

45      自动顶空进样-气相色谱法测定柠檬酸中溶剂残留      AutoHS自动顶空进样器(成都科林)     李锋格,检验检疫学刊,2011,21(1):6-10

46      自动顶空毛细管柱气相色谱法测定食品包装中残留丙烯腈单体     PE Turbo Matrix 40 Trap 自动顶空进样器     周相娟等,食品科技,2008,(10):240-242

47      自动顶空毛细管柱气相色谱法同时检测生活饮用水中7 种挥发性卤代烃      Tekmar 7000 自动顶空进样器      周闰等,中国卫生检验杂志,2013,23(6):1417-1419

48      自动顶空气相色谱法测定番茄酱中二硫代氨基甲酸酯的残留量      AutoHS自动顶空进样器(成都科林)       姚伟琴等,中国卫生检验杂志,2009,19(1):52- 53

48       自动顶空气相色谱法测定番茄酱中二硫代氨基甲酸酯的残留量      AutoHS自动顶空进样器(成都科林)       姚伟琴等,中国卫生检验杂志,2009,19(1):52- 53

49       自动顶空气相色谱法测定番茄酱中乙烯利的残留量      AutoHS自动顶空进样器(成都科林)      姚伟琴等,中国卫生检验杂志,2008,18(8):1537- 1538

50      自动顶空气相色谱法测定化妆品中的甲醇      Agilent 7694E 自动顶空进样器       高建民等, 化学分析计量,2003,12(3):7-10

51      自动顶空气相色谱法测定食品包装材料中残留丙烯腈单体      AutoHS自动顶空进样器(成都科林)      刘俊等,中国卫生检验杂志,2008,18(10):2021-2022

52      自动顶空气相色谱法测定水中苯系物的研究     AOC – 5000 液体自动进样、顶空、固相微萃取三合一自动进样器      王臻等,中国热带医学2008,8(1):128-129

53      自动顶空气相色谱法测定血液中的乙醇       Tekmar 7000 自动顶空进样器       刘文卫等,1502 中国卫生检验杂志 2012,22(7):1502-1503 ,1506

54      自动顶空气相色谱法测定液体餐具洗涤剂中的甲醇      PE Turbo Matrix 40 Trap 自动顶空进样器        王禄等,日用化学品科学2013,36(12):21-24

55       自动顶空气相色谱法测定饮用水中三氯甲烷和四氯化碳       Combi PAL 自动顶空进样器      杨志国等,中国卫生检验杂志 2013,23(3):589-591

56      自动顶空气相色谱法间接测定水中的苦味酸       顶空自动进样器( 瑞士CTC Analysis AG 公司)      邵国健等,中国卫生检验杂志, 2012,22(6):1275-1276.1280

57      自动顶空气相色谱法快速测定饮用水中多种挥发性卤代烃       Agilent 7694E 自动顶空进样器      叶金伟等,工业用水与废水,2010,41(2): 90-91

58      自动顶空气相色谱法同时测定服装中残留丙烯腈和氯乙烯单体      Agilent G1888 顶空自动进样器       刘俊等,中国卫生检验杂志2010,20(9):2164-2166

59      自动顶空气相色谱法同时测定水中的甲醇乙醇丙酮和苯系物       Agilent 7697 自动顶空进样器       邵红艳等,污染防治技术,2013,26(5):66-68,71

60      化妆品中挥发性有机溶剂的通用检测方法       Agilent 7697 自动顶空进样器       达晶等,色谱,2014,32(11):1251-1259

看看他们使用了那些自动顶空进样器。从表中可以看出使用较多的有Agilent 7694E 自动顶空进样器,Agilent G1888 顶空自动进样器,PE Turbo Matrix 40 Trap 自动顶空进样器,意大利DANI HSS 86.50 顶空进样器和国产成都科林公司的AutoHS自动顶空进样器。不过,随着我国技术发展进步,国产仪器有了长足的进步,如润扬AHS-320A全自动顶空进样器、RY-100A热裂解仪等进样装置都有国产替代的能力,有关这些公司的进样器资料网上可以找到。
