混凝土硅烷浸渍深度试验是评价硅烷浸渍防护性能的重要手段。混凝土硅烷浸渍深度试验的热分解气相色谱法是一种重要的试验方法，用于测定水运工程硅烷浸渍涂料在混凝土施工涂装后的防腐蚀效果。同时，也是水运甲级资质必备选项之一。
试验目的：
混凝土硅烷浸渍深度试验的主要目的是测定硅烷在混凝土中的浸渍深度，从而评估硅烷对混凝土的防护效果。
试验步骤：
准备试件：选取具有代表性的混凝土试件，确保试件表面干净、平整，无油污、浮灰等杂质。
硅烷浸渍：按照规定的硅烷浸渍工艺对试件进行浸渍处理，确保浸渍均匀、充分。
取样与制备：在蕞后一次喷涂硅烷后至少3天，钻取混凝土芯样。从试件中钻取芯样，确保芯样的直径和深度符合标准要求。将芯样用密封袋封好，避免外界因素对试验结果的影响。
烘干处理：将芯样放入烘箱中，在适当的温度下烘干一定时间，以去除芯样中的水分。
使用混凝土分层研磨机RY-H5，按照与试件硅烷浸渍面平行的方向，从芯样新暴露面的各处磨粉取数份粉样。磨粉范围第1层在试件中心至试件边缘5mm以内的区域，随着磨粉深度的增加，从中心起逐层减小磨粉范围。混凝土分层取样至少5层，分层厚度为1.0mm，用游标卡尺测量控制取样分层厚度，每一层的干燥样品质量不少于5g，并密封包装编号。
将粉样置于（40±5）℃的烘箱中烘至恒重，取出冷却至室温后称重。

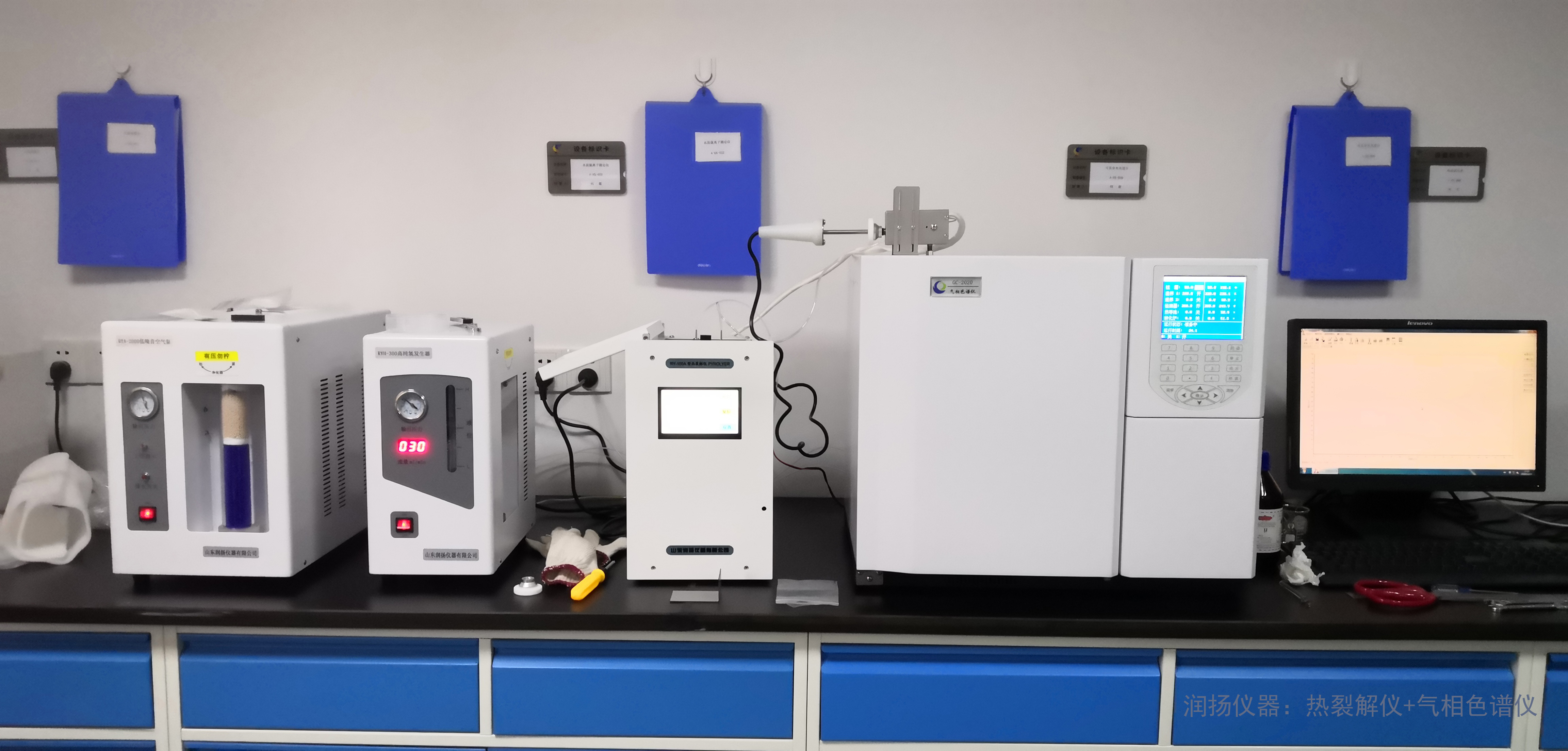

使用热裂解气相色谱仪（RY100A+GC2020），将粉样热分解为等离子气体，随后的裂解气体进入气相色谱仪色谱柱分析进行测试，由色谱工作站记录色谱图。
对色谱图中的色谱峰面积进行积分，通过面积归一化法计算硅烷含量。
计算硅烷占粉样的质量百分率。浸渍区域内的硅烷占水泥浆体粉样重量的百分率应不少于0.1%。粉样中计算得到的硅烷质量百分率不少于0.1%时的大分层厚度，即为该试样的硅烷浸渍深度。
通过这些步骤，可以准确测定混凝土硅烷浸渍的深度，从而评估硅烷浸渍涂料在混凝土表面的防护效果。这种方法对于确保混凝土结构的耐久性和延长其使用寿命具有重要意义。
注意事项：
在进行试验时，应确保试验环境符合标准要求，避免温度、湿度等因素对试验结果的影响。
在取样、制备和测量过程中，应严格遵守操作规程，确保试验结果的准确性和可靠性。
在试验过程中，应注意个人安全防护，磨粉和取粉时要带防护眼镜，避免硅烷等化学物质的直接接触和吸入。
总之，混凝土硅烷浸渍深度试验是评估硅烷防护性能的重要手段，通过严格的试验步骤和注意事项，可以获得准确的试验结果，为硅烷在混凝土防护领域的应用提供有力支持。
