评价混凝土的抗碳化性能是预测一般大气环境下钢筋混凝土建筑耐久使用寿命的基本方法。碳化深度、碳酸钙含量测量仪不同于用酚酞、彩虹试剂测量混凝土碳化深度的方法。该仪器利用化学反应方程式:CaCO3+2HCl→CaCl2+CO2+H2O 获得CO2气体的含量,再计算粉末中CaCO3的含量,评价混凝土抗碳化性能。

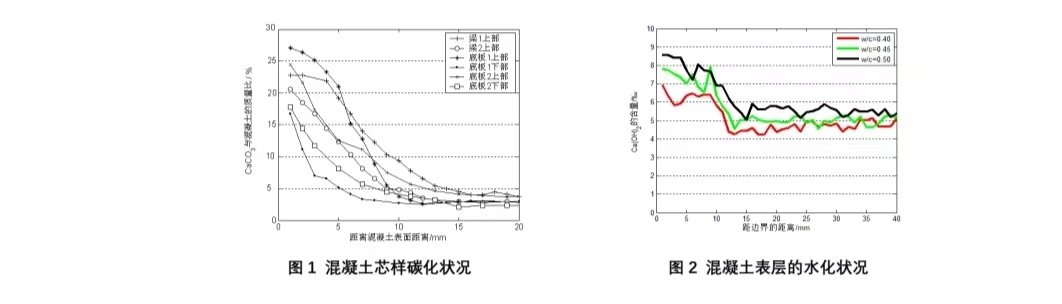

为确切测量混凝土试样的 CaCO3含量,需用RY-H5+混凝土粉样分层磨粉机自混凝土表面对混凝土样品分层磨粉,粉末粒径在1到10微米之间。可测定获得沿混凝土深度的CaCO3含量分布曲线,以此评价混凝土完全碳化区、部分碳化区和未碳化区(图1)。
测量混凝土粉末碳化前后的碳酸钙含量,对碳化前后的碳酸钙含量数据推算,得到混凝土中Ca(OH)2含量,评价胶凝材料水化程度(图2)。
润扬RY-H5+混凝土粉样分层磨粉机
自动混凝土粉样分层磨粉机(粉样分层研磨和收集专用设备)RY-H5+是为满足《水运工程结构耐久性设计标准》(JTS153-2015)、《水运工程材料试验规程》(JTS/T232-2019)中混凝土制样和取粉的要求而设计制造的专用研磨设备。同时适应JTJ275-2000《海港工程混凝土结构表面涂层防腐技术规范》、JTT695-2007《混凝土桥梁结构表面涂层防腐技术规范》及《混凝土结构耐久性设计规范》GB/T50476-2008制粉要求。
一、主要性能特点
混凝土粉样分层磨粉机在多年的研发过程中,围绕该产品应用不同开发了系列机型,经过反复改进,可靠性和实用性进一步加强,得到众多用户一致好评。RY-H5+混凝土粉样分层磨粉机是在RY-H5型基础上,试件夹持样芯系统由手动转动升级为电机调速转动,腾空左手负担(这样可以集中精力右手进尺)可以在试件转动过程中,沿试件侧面取粉。整机结构由磨轮及固定系统;磨轮动力系统;磨轮的进给打磨系统;试块(包括夹具)夹持及动力系统;防反转锁定系统;夹持机构转向、锁止、旋转系统;密封系统;控制面板系统;粉末收集系统;支架系统等部分构成。
RY-H5+自动混凝土粉样分层磨粉机在试件侧向进给系统进行了轮控,可精确到0.01毫米,每旋转一圈进给1毫米,可通过转盘百分刻度盘精确控制进给量,旋转速度可根据需要进行设定。
该设备具有两大主要功能,一是沿试件深度分层打磨粉末,二是可打磨侧面混凝土,满足多种标准中的混凝土粉末制样和取粉要求。
1、精确结构设计:采用主、辅双电机、箱体密封、精密丝杆、厚箱体设计,凸边设计等构造。
2、防尘降噪设计;轴杆采用多片随动机构密封,箱体门采用密封条密封。加厚碳钢板箱体,电机被包围在箱体内有效降低噪声。
3、多重安全设计:磨轮与电机轴杆双重紧固,箱体配置接近开关和防反转电源管理系统。打开箱体自动断电功能,避免误操作,保证磨削过程的安全性。
4、人体工学设计:两个转轮同侧单面操作,作业面小。
5、多种磨边设计:可以平磨、外圆磨,也可以按一定角度磨去试件的表面。同时,采用不同磨轮可以对试件进行切片。
6、标准粉末制备:采用30/40粒度的主磨头,制取中间值为10微米正态分布的混凝土粉末。
7、特别定制:可定制为台式或落地式;落地式可定制福马轮;可定制电机;可定制多种供电方式。
8、不仅可以沿试件正面准确取粉,还可以沿试件侧面准确取粉,测量混凝土试件中的钢筋锈蚀产物。
9、试件夹持机构:采用数显屏幕,电机控制,任意调速,取粉安全密闭,夹持机构调速范围:0-30转/分钟。
二、技术指标参数
磨削电机功率:5KW,转速940 rad / min
磨轮直径:∮125mm(可选150mm);双重固定;粒度30/40(可选50/60)
磨削总行程:150mm
磨削进给量:1mm /转
可磨样本规格:圆柱直径∮50~∮120mm;方块边长50~120mm试块
夹持系统夹持圆形试件偏心距误差:1mm
夹持机构调速范围:0-30转/分钟
混凝土粉末颗粒度范围:1~100微米范围,10微米为中心正态分布
设备尺寸:长1020mm,宽620mm,高1110mm
供电电压:380V
设备重量:320kg
