适应JTS153-2015中RY-H5型混凝土粉样分层磨粉收集试验机

适应JTS153-2015中RY-H5型混凝土粉样分层磨粉收集试验机

日期:2019-10-21

为满足JTS153-2015《水运工程结构耐久性设计标准》中混凝土制样和取粉的要求,润扬仪器有限公司联合青岛理工大学研制设计RY-H5型混凝土粉样分层磨粉收集试验机设备。根据标准中“H.4浸渍深度实验-热分解气相色谱法”的要求,采用四爪卡盘夹持的混凝土试样,运用平磨边轮和V型边轮,打磨圆形试件侧面,可获得芯样距离边缘5mm的粉末,并随深度增加,磨粉范围减少。同时满足标准中“H.5氯化物吸收量降低效果试验”中的取粉要求。

RY-H5型混凝土粉样分层磨粉收集试验机,适用于大专院校﹑水利水电﹑地质矿产﹑交通﹑建筑等检测科研单位做混凝土硅烷浸渍试验。该机由机座﹑磨削动力头,夹持钳活动支架等组成。整机操作方便,是打磨混凝土芯样粉末收集的专用试验设备。

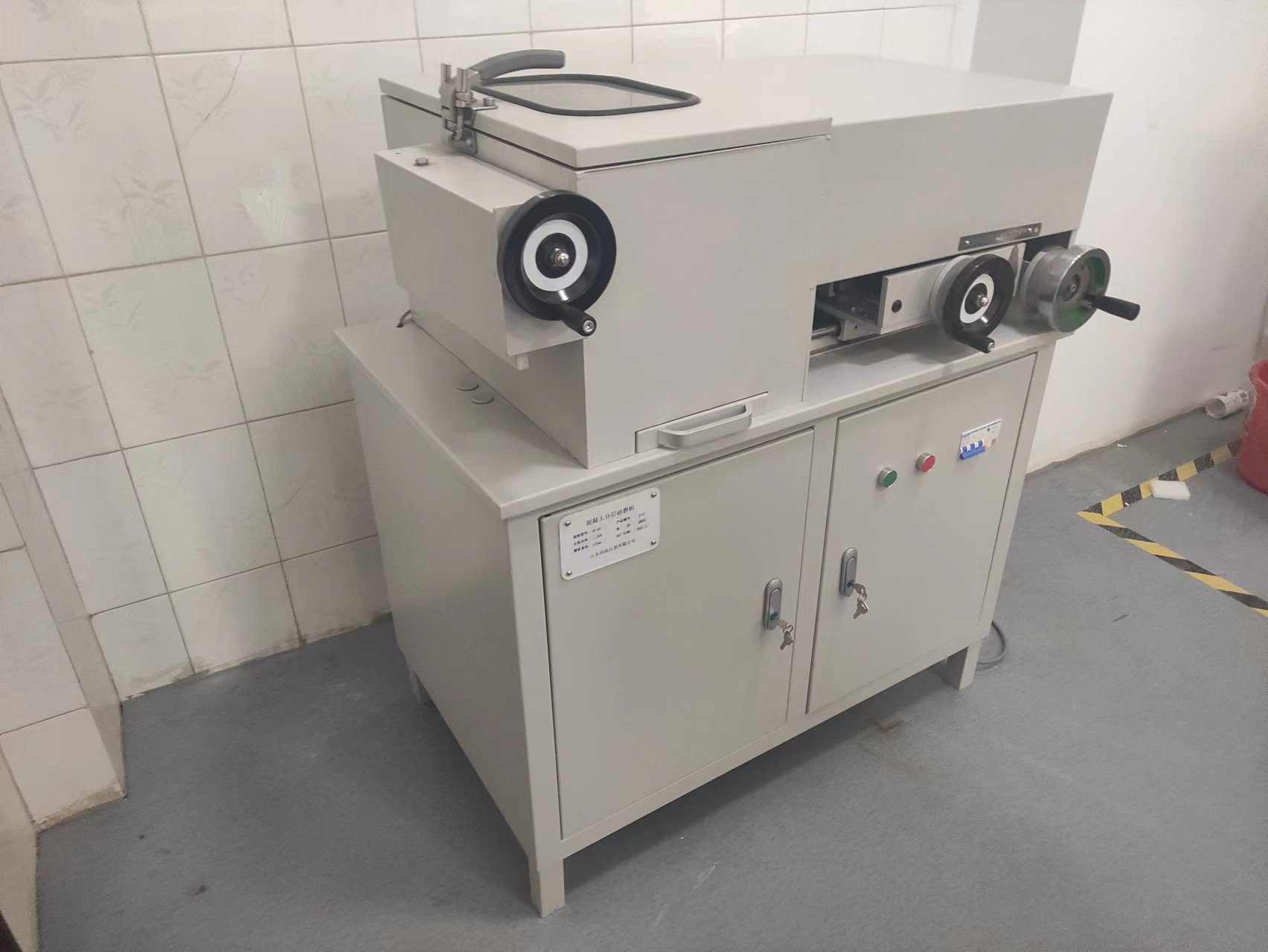

适应JTS153-2015中RY-H5型混凝土粉样分层磨粉收集试验机

本RY-H5型混凝土粉样分层磨粉收集试验机符合标准

JTS153-2015《水运工程结构耐久性设计标准》

JTJ275-2000《海港工程混凝土结构表面涂层防腐技术规范》

JTT695-2007《混凝土桥梁结构表面涂层防腐技术规范》

主要技术指标

1、磨削动力头功力:1.5KW 转速960rpm

2、磨轮直径: 125mm

3、可磨样本规格:圆柱25~150mm

4、磨削进给量: 1mm/转

5、电压:380V

6、磨削形式:干磨

7、过载过热自动保护装置,开门自动关机功能

8、采用多片随动密封机构构建密封箱体,改善工作环境,极大的降低了噪音,杜绝粉尘污染

10、通过转动刻度盘、刻度尺和指针系统保证打磨的准确控制,带1mm固定锁定功能及标尺。

浸渍深度试验–热分解气相色谱法试验步骤

1. 采用直径(100±5)mm、高低不低于45mm的混凝土试件,保持硅烷浸渍表面完整;

2. 在混凝土粉样分层研磨机上,按照与试件硅烷浸渍面平行的方向分层磨取混凝土粉样,磨粉范围第1层在试件中心至试件边缘5mm以内的区域,并随着磨粉深度的逐渐加大从中心起逐层减小磨粉范围;

3. 混凝土分层取样蕞少5层,分层厚度为1.0mm,用游标卡尺测量控制取样分层厚度,每一层的干燥样品质量不少于5g,并密封包装编号;

4. 将粉样置于(40±5)℃的烘箱中洪至恒重,取出冷却至室温后,称重;

5. 放入热裂解仪(RY-100A,润扬仪器)热分解为等离子气体,从设备直接读取或称重计算测试粉样热分解后损失质量;

6. 将热分解后的气体送入气相色谱仪(GC-2030,润扬仪器)测试,记录色谱图;

7. 对色谱图中的色谱峰面积积分,以面积归一化法计算硅烷含量;

8. 计算硅烷占粉样的质量百分率;

9. 粉样中计算得到的硅烷质量百分率不少于0.1%时的蕞大分层厚度,为该试样的硅烷浸渍深度。
