VOCs挥发性有机物监测系统

VOCs挥发性有机物监测系统

产品简介:

VOCs挥发性有机物监测系统采用气相色谱仪(GC-FID)监测有机挥发性气体浓度及特征污染物气体浓度的检测仪器,采用可以即时、连续在线监测有机挥发性气体浓度及特征污染物气体浓度,集数据采集、实时发布、数据审核、统计分析等功能于一体。

产品咨询:

手机:13356323915
固话:0632-5101163

产品详情

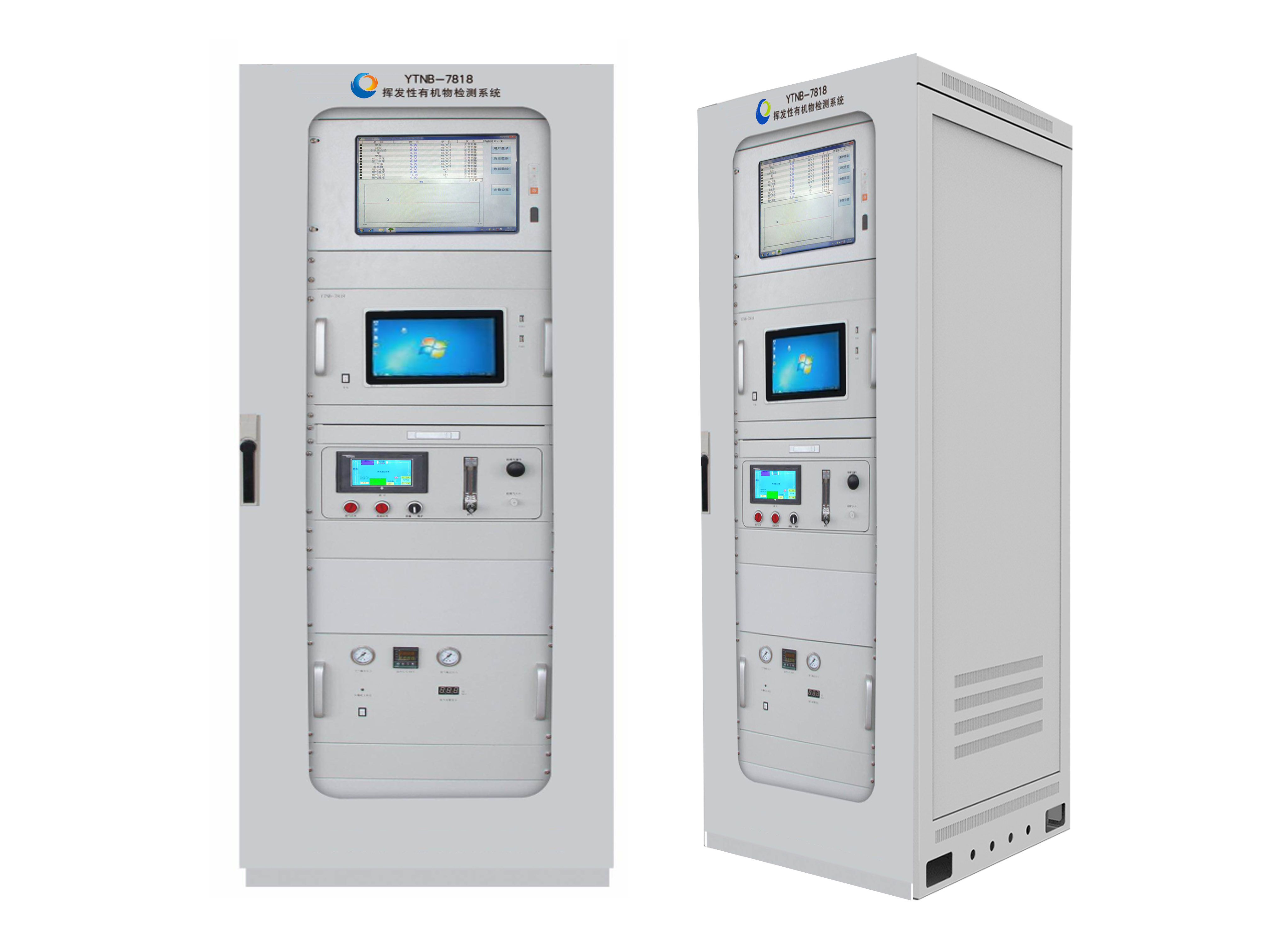

VOCs挥发性有机物监测系统

产品介绍

挥发性有机物监测系统是采用气相色谱仪(GC-FID)监测有机挥发性气体浓度及特征污染物气体浓度在线检测仪器,采用可以即时、连续在线监测有机挥发性气体浓度及特征污染物气体浓度,集数据采集、实时发布、数据审核、统计分析等功能于一体。

固定污染源VOCs挥发性有机物(非甲烷总烃+苯系物)在线监测系统采用全程高温抽取法对样气进行抽取,采用气相色谱仪—氢火焰离子化检测技术(GC-FID)对固定污染源挥发性有机物排放进行在线监测。该系统由 VOCs(甲烷、非甲烷总烃、苯系物)监测子系统和数据采集与处理子系统构成。

VOCs监测子系统主要由采样探头、伴热管线、预处理单元、 VOCs分析仪、电控单元组成,测量时烟气由机柜内的高温采样泵抽取,样气全程高温在180℃以上,经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。为保证测量的长期准确性,系统集成有氮气、标气和零气,定期对系统进行零点和量程的标定。

本系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,组网灵活,运行成本低。同时,系统采用模块化结构,组合方便,并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

主要性能特点

1、采用气相色谱仪/火焰离子检测法(GC-FID)进行检测,符合国内外认可的VOCs检测标准方法;FID检测器检出限低( ≤ 6×10 –12g c / s(甲烷,载气为氮气)),定性、定量重复性好(<1%)。

2、预处理方法符合美国、欧盟和国内固定污染源废气测量标准,方法可靠性高;

3、系统采用全热法,从采样到分析全程高温,无需除水,有效避免样品损失,保证监测数据可靠行;

4、具有快速旁通流路,仪表采样响应速度快;

5、具备自动吹扫功能,可自动去除探头滤芯表面的粉尘,延长探头使用寿命;

6、具备自动校准功能,支持全程自动校准,无需值守,zui大限度减少人工维护量;

7、系统可监测总烃、甲烷、非甲烷总烃、苯系物、恶臭以及上百种有机废气等,可满足不同客户的监测需求;

8、实时温度和压力补偿,适应多种环境条件。高稳定性温度控制系统,控温精度达到0.01℃。

9、自我保护功能;气源供应不足时,火焰自动熄灭,且主动关闭氢气和空气流量。

10、自动恢复运行:开机、气源供应恢复或意外断电恢复后,自动点火并运行方法。

11、软件部分自主研发,操作简单,实用性强,性价比高。人性化设计软件操作界面,无需专业人员操作。支持远程报警、远程诊断功能。

12、关键部件全部进口化,模块化设计,维护方便。

监测技术原理

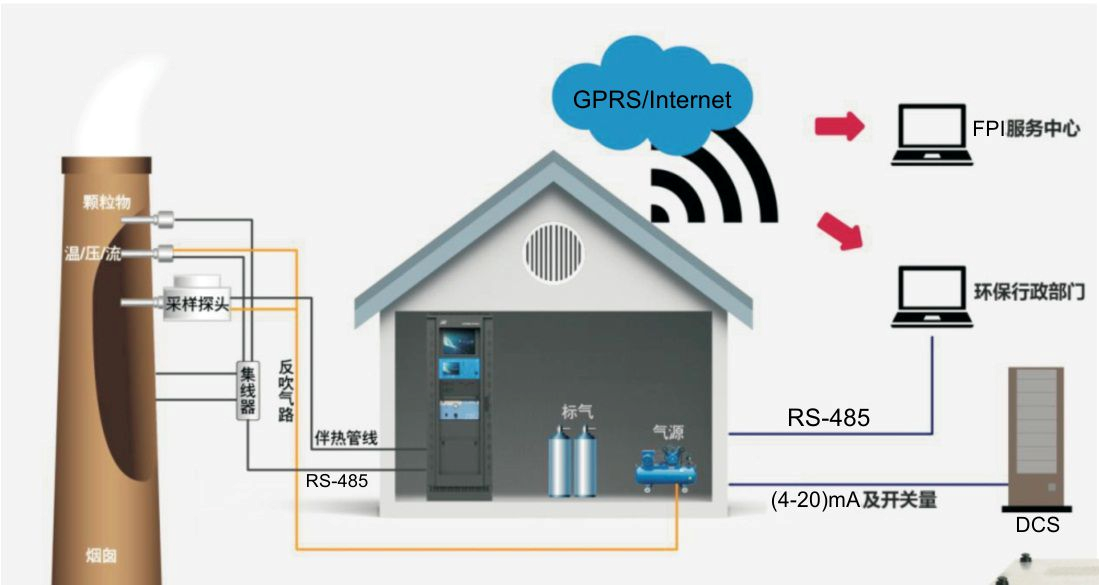

针对挥发性有机物废气排口水汽含量高、排放浓度高、排口温度高、工况复杂等特点,系统采用全程高温伴热技术,对样品由取样装置开始至分析仪测量组件全程进行180℃高温加热。以高温取样泵为动力源,将样品经高温除尘过滤后送在线式气相色谱仪进行分析测量。

VOCs挥发性有机物监测系统

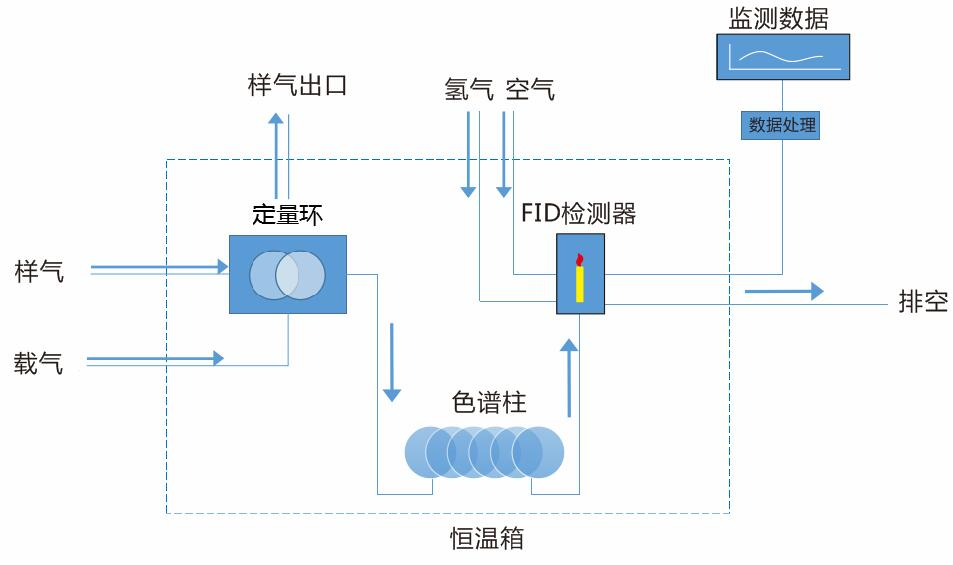

样品送入定量环后,在载气的作用下定量环中的样品被送至色谱柱中进行分离,分离后的样品组分分别导入氢火焰离子化检测器(FID)进行检测即可得到准确的定性定量结果。系统每个分析周期完成后即可生成一组同时包含目标组分的定性定量数据。

VOCs挥发性有机物监测系统

VOCs线监测系统优势

优势1:基于抽取式全程高温伴热法,采用高温抽取技术无需对抽取的样气进行冷凝除水预处理即可精确测量,避免了传统冷凝抽取方法预处理除杂,冷凝造成挥发性有机物损失及管路易被腐蚀和结晶堵塞的缺点;

优势2:系统自动化程序,完善的自检及温度报警功能,仪器定期可进行自动校正,保证长期测定的准确性;

优势3:采样运用多级粉尘精密过滤技术与定时反吹技术相结合,有效解决采样管路易堵塞的难题,适用高湿、高尘、高温、高腐蚀性等蕞恶劣环境;

优势4:采用先进的氢火焰离子检测技术(FID),可测量大多数有机化合物且适用于高沸点组分(200℃以上);可同时测量NMHC和其它特征污染物,如苯、甲苯、乙苯、二甲苯等;色谱柱分离技术,样品含量不受其它组分的干扰;简单的柱切换技术,缩短分析周期。

优势5:模块化设计,操作简单快捷;程序温控;完备的通讯功能,支持多样化接口。

优势6:设备维护量低、运行稳定可靠,设备重要部件选择进口品牌,保证设备长期连续、稳定运行。

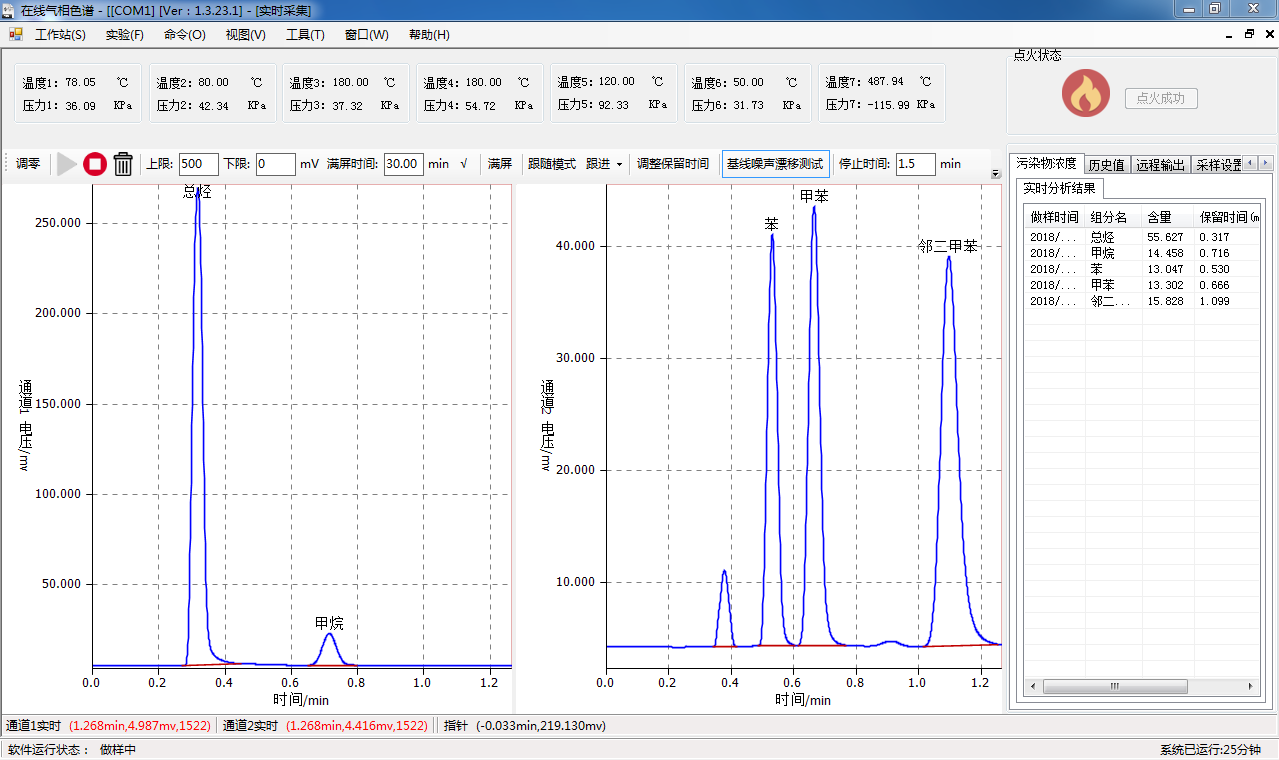

VOCs在线监测系统分析界面

VOCs挥发性有机物监测系统

VOCs在线监测系统参数

检测原理    GC-FID

检测对象    总烃(THC)、甲烷(CH4)、非甲烷总烃(NMHC)、苯系物(BETX)等多种有机物

检测范围     0-50/500/5000/10000ppm(甲烷,量程可调)、0.04-10000ppm(非甲烷总烃,量程可调)、0.1-10000ppm(苯,量程可调)

检 出 限       ≤0.1 ppm(甲烷)、≤0.04 ppm(非甲烷总烃)、≤0.1ppm(苯)

重 复 性     RSD≤3%

分析周期     非甲烷总烃≤3min、苯<6min

零点漂移     ±1%F.S

量程漂移     ±2%F.S

采样管线     伴热温度100℃-150℃

校正周期     每月或每年(用户可自行设定)

数据采集与处理     标准15寸工控机系统

输出      Modbus TCP或4-20mA / RS232 / RS485/GPRS/以太网

系统软件     VOCs在线监测系统V1.0

电源     AC220V/50Hz;

设备正常运行功率     2KW(主机部分,不含伴热管、空压机)

设备净重     约285Kg,毛重:约320Kg(木箱包装)

VOCs在线监测系统配适用范围

地域:所有区域,涉及VOC排放企业均适用。

行业:石化、印刷、喷涂、制药、电子元件生产厂、家具生产厂、橡胶制品生产等。

适用范围:企业排气筒挥发性有机物(VOCs)排放监测。
